Реализованные проекты компанией «РСК Автоматика»

Комплекс работ

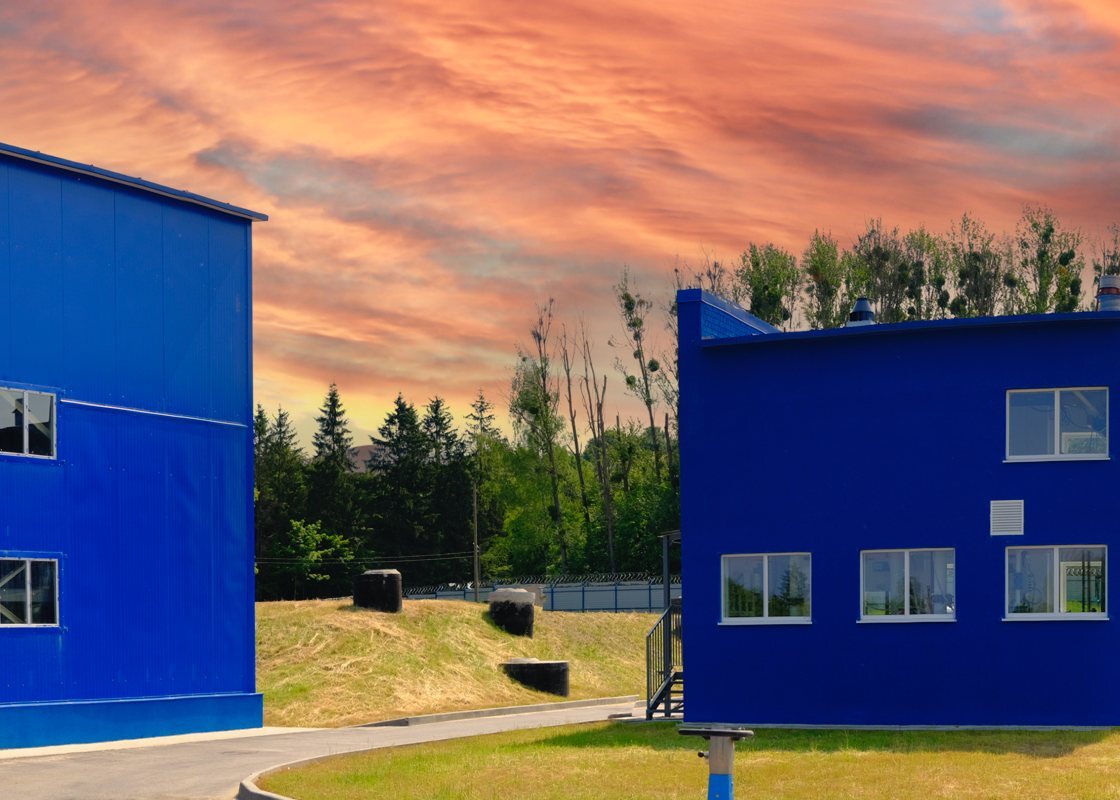

Автоматическое управление технологическим процессом подготовки воды от ее подъема из скважины, до подачи потребителю.

Каждая скважина оборудована щитом автоматизации для контроля и управления работой скважинного насоса, а так же следить за состоянием приборов учета и сигнализации.

Автоматика участка водоподготовки обеспечивает:

- Бесперебойную очистку воды и ее обеззараживание, поступающей из скважин
- Контроль показателей уровня резервуаров чистой воды
- Промывку и продувку фильтров, контроль показателей резервуаров промывной воды

Автоматизация насосной станции второго подъема обеспечивает бесперебойную подачу и учет воды, очищенной, дополнительно, ультрафиолетовыми установками потребителю. Возможность прямого пуска насосов в пожарном режиме.

Административно бытовой корпус оборудован диспетчерской с современным автоматизированным рабочим местом, позволяющей оператору видеть и контролировать весь технологический процесс водоподготовки. В случае нештатной ситуации АРМ выдаст оповещение о неисправностях и предложит варианты их устранения.

Использованное оборудование:

ОВЕН, Instart, Atlas Copco, Chint

Слаботочные системы

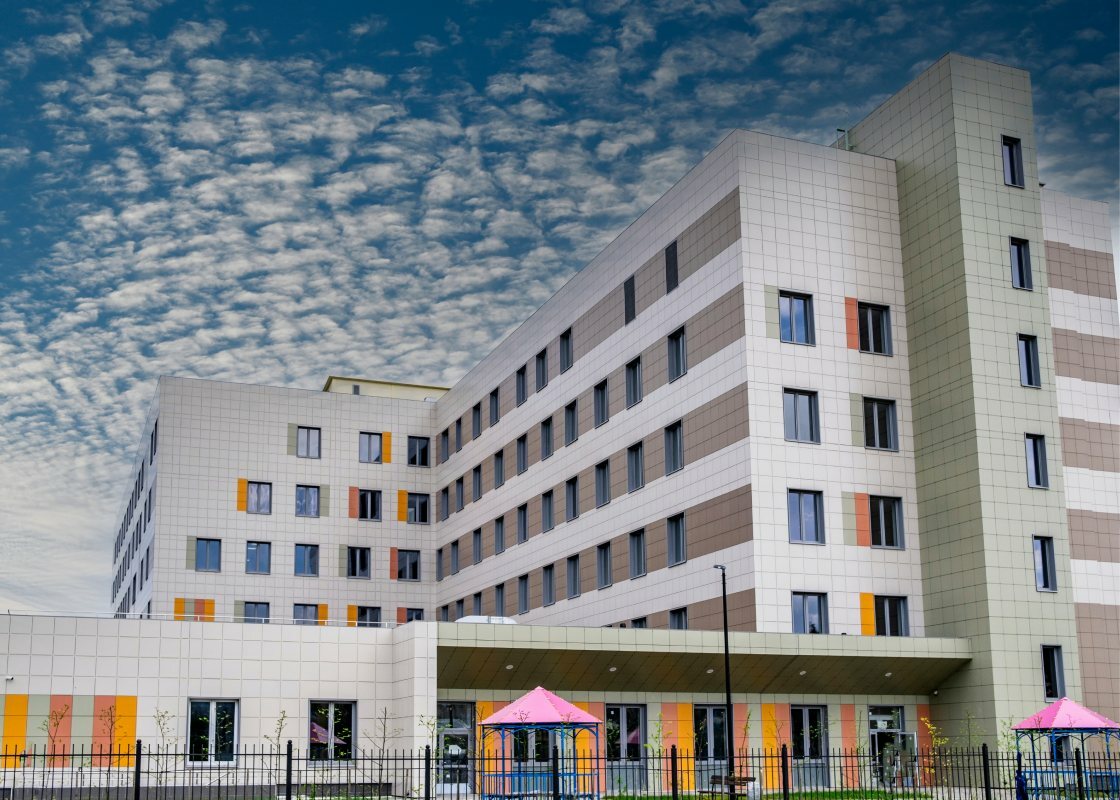

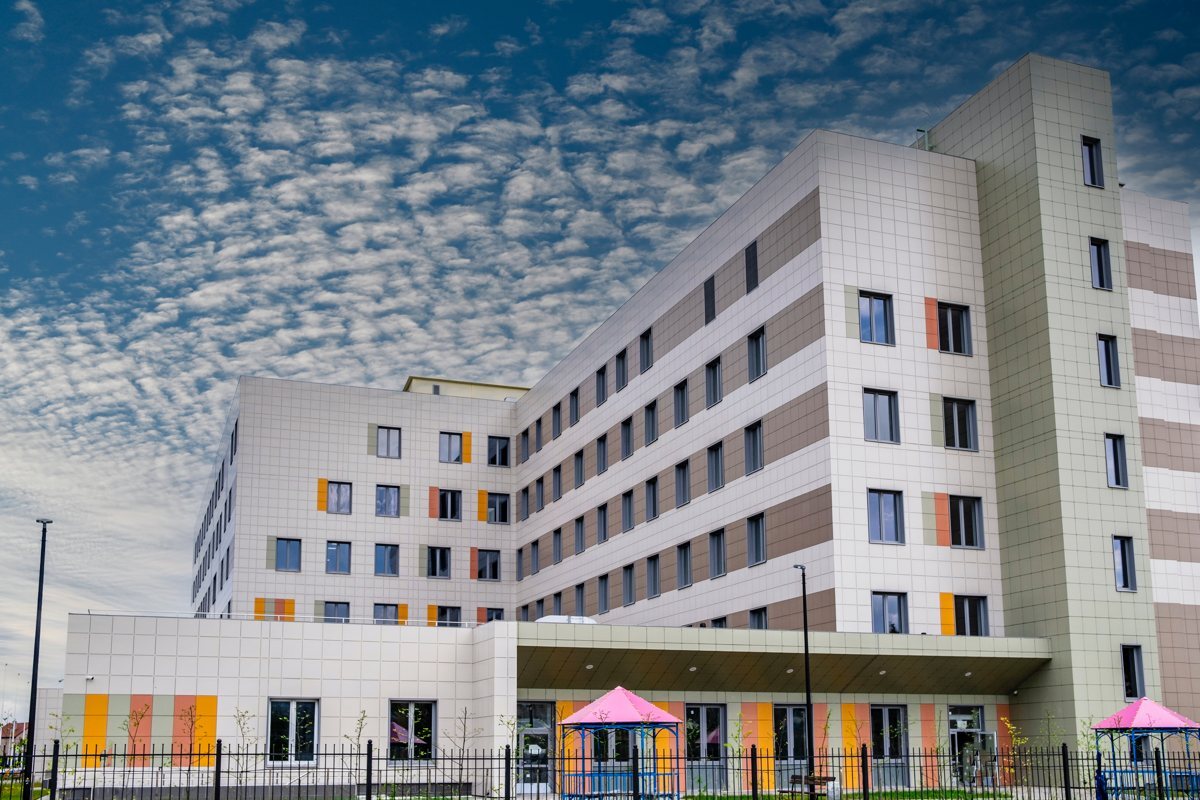

Строительство амбулаторно-поликлинического учреждения по ул. Согласия города Калининграда.

На данном объекте компанией РСК была реализована сложная, многоуровневая взаимосвязанная между собой сеть из слаботочных систем.

В систему входят:

Структурированная кабельная система
Локальная вычислительная сеть включая подбор и настройку многоуровневой топологии и различного активного оборудования хранения и обработки данных.
Система электрочасофикации
Система радиотрансляции
Система коллективного приема телевидения
Система вызова пациента и вызова медперсонала
Система оповещения и управления эвакуацией людей при пожаре
Система охранно-тревожной сигнализации
Автоматическая пожарная сигнализация
Аспирационная автоматическая пожарная сигнализация
Система охранного телевидения
Система контроля и управления доступом
Автоматическая установка пожаротушения
Наружные сети связи
Автоматизация инженерных систем
Автоматизация систем дымоудаления и подпора воздуха
Акустическая система для конференцзала
Система для видеоконференций

Мониторинг и управление

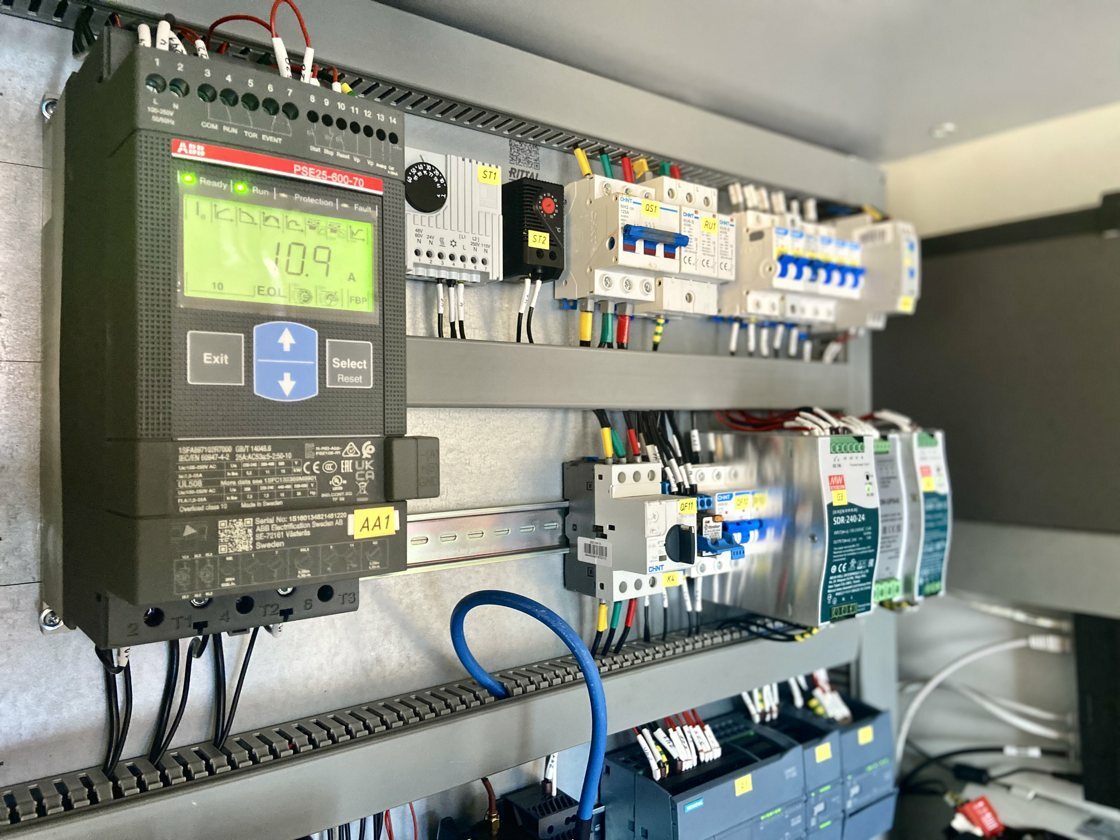

Работы по контракту №0335200014921002644 по оказанию услуг по созданию, установке и вводу в эксплуатацию программно-аппаратного комплекса мониторинга и управления объектами мелиоративного комплекса Калининградской области для территории польдеров областных насосных станций.

Программно-аппаратный комплекс делится на 3 уровня:

- Полевой уровень. Сбор информации с удаленных полевых датчиков уровня грунтовых вод и уровня воды в мелиоративных каналах, а так же информации о погоде с собственных метеостанций.

- Уровень осушительных насосных станций. Здесь находится щит автоматизации, который получает всю информацию с полевых устройств, управляет насосным агрегатом в зависимости от текущего уровня воды, а так же от ожидаемых неблагоприятных погодных условий. Обеспечения охраны и видеомониторинга за объектом.

-Уровень диспетчеризации. Диспетчер видит всю оперативную информацию со всех ОНС, подключенных к ПАК, имеет возможность удаленно управлять насосным агрегатом и мониторить окружающую обстановку на каждом объекте.

ПО собственной разработки позволяет автоматически без участия оператора контролировать оптимальный уровень воды в мелиоративных каналах для тех или иных сельскохозяйственных культур.

Использованное оборудование:

ОВЕН, Вега-Абсолют, Siemens, ABB, VEGA, WIKA, Chint

Автоматизация оборудования

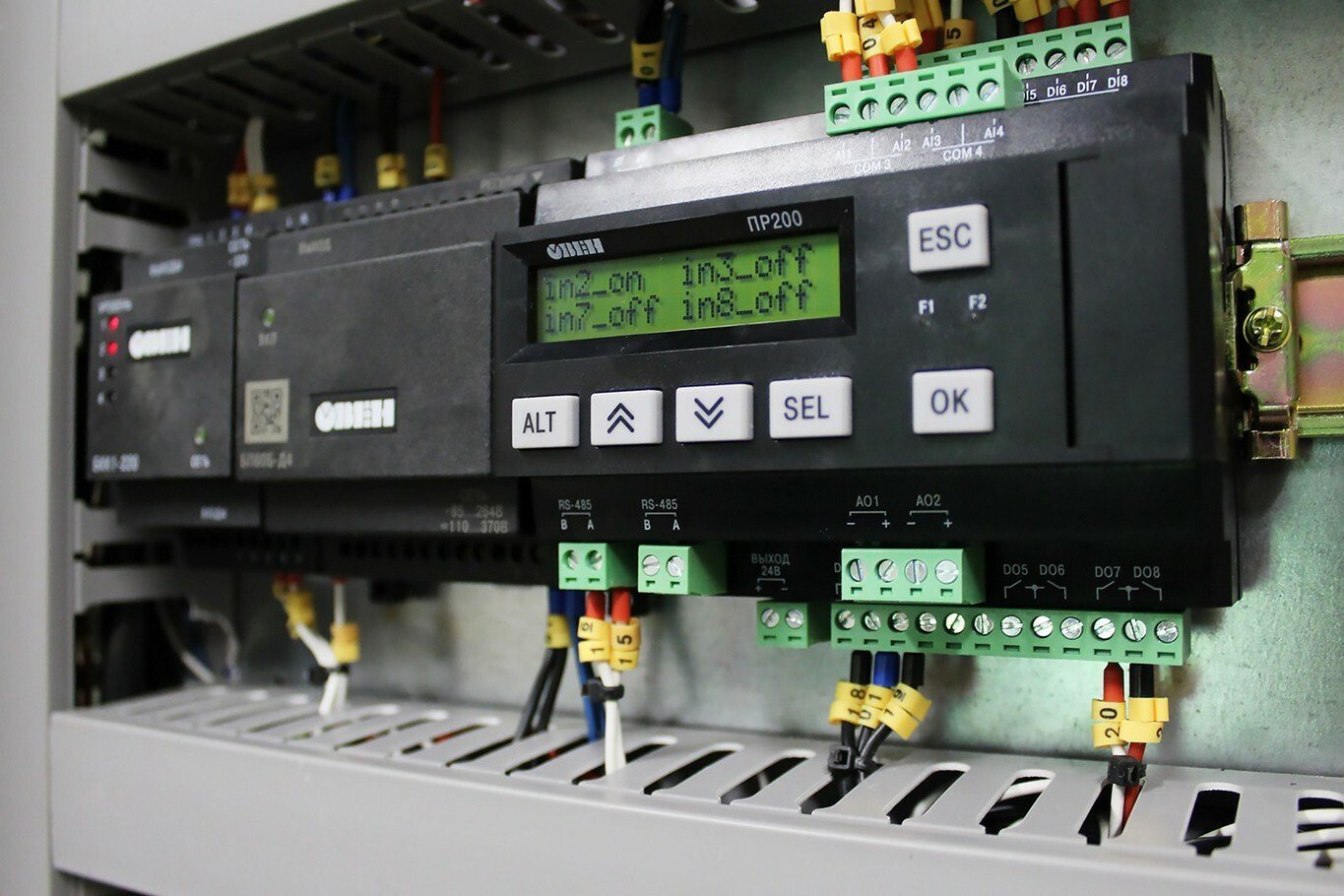

Система автоматизации и диспетчеризации технологического оборудования и инженерных систем водозаборного узла (ВЗУ) поселка Рыбное Пионерского городского округа Калининградской области предназначена для повышения качества и надежности функционирования оборудования и резервуаров, а также сокращения затрат на эксплуатацию и обслуживание.

Система обеспечивает:

- Управление автоматическое, дистанционное и местное насосами машинного зала.
- Автоматический ввод резервных насосов, переключение по часам наработки, контроль ПЧВ, поддержание заданного давления в сети, контроль аварийных ситуаций с передачей информации на диспетчерский пункт.
- Дистанционное и автоматическое управление задвижками с электроприводом, контроль их состояния.
- Контроль оборудования скважин, параметров ПЧВ, расхода и давления воды, затопления и проникновения в павильон.
- Контроль уровней в резервуарах чистой воды, мониторинг правильности прохождения технологического процесса.
- Связь с системой диспетчеризации Водоканала, коммерческий учет водоснабжения.

Использованное оборудование:

ОВЕН

Питание электрооборудования системы управления осуществляется от трехфазной сети переменного тока напряжением 380 В ± 10 % и частотой 50 Гц ± 1 % (3 фазы N+PE). Питание внутренних цепей управления, сигнализации, внешних полевых устройств осуществляется напряжением =24 В.

Система управления построена на базе оборудования ОВЕН: программируемого контроллера ОВЕН

ПЛК110 с модулем ввода ОВЕН МВ110-8АС, программируемых реле ОВЕН ПР200, сенсорной панели оператора ОВЕН СП310-Б, блоков кондуктометрических датчиков ОВЕН БКК1, датчиков уровня ОВЕН ДС.ПВТ и ОВЕН ПДУ, а также датчиков давления линейки ПД100.
